製品詳細

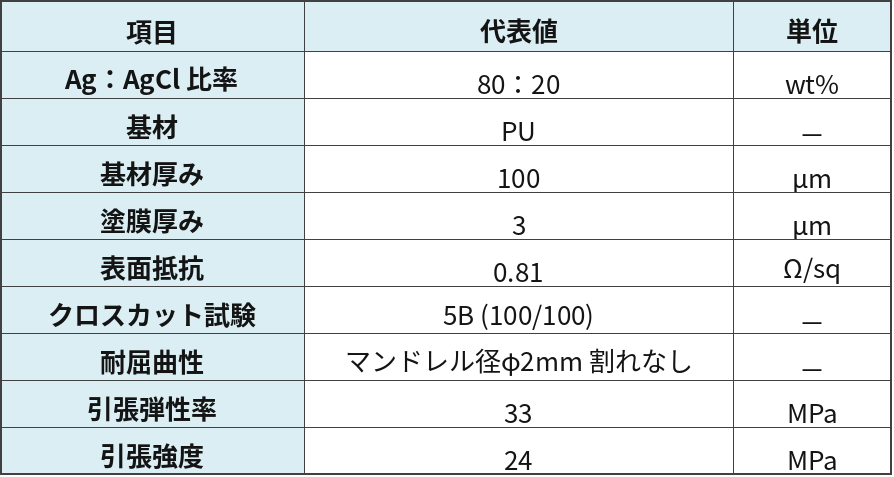

仕様

特長

• Ag＝80:20の均一な電極層を形成。生体電位センシングに適した電極特性と低インピーダンスを実現します。
• 導電性ポリウレタンフィルムにAg/AgCl電極層を一体化。基材自体が厚み方向に導通するため、表面・裏面のどちらからも電気的接続を取り出すことができ、裏面配線や電極・端子レイアウトの設計自由度を高めます。
• 金属箔を主要基材に使用しないため、X線撮影時に影になりにくく、電極を装着した状態でのX線撮影を想定した電極設計にも適しています。※X線画像への映り方は完成電極の構成や撮影条件によって異なります。（社内評価）
• EEG・ECG・EMGで使用される各周波数帯で低インピーダンスを維持し、長時間使用時にも低い値を保ちます。1種類の電極フィルムで、複数の生体信号モニタリング用途に対応できます。
• 柔軟なポリウレタン基材が身体の動きや曲面・自由曲面に追従。必要な形状への切断・打ち抜き加工も可能で、ウェアラブル機器や身体・曲面に沿うフレキシブルな電極設計に適しています。

用途

• 心電図（ECG）測定用電極
• 脳波（EEG）測定用電極
• 筋電図（EMG）測定用電極
• AED・除細動パッド用電極
• 患者モニタリング・長時間生体信号モニタリング用電極
• ウェアラブル機器、曲面・自由曲面デバイス向け生体電位電極
• 植物生体電位計測用電極
• 環境モニタリングセンサー用電極

梱包形態

使用上の注意

• フィルム表面に塗工されている塩化銀は紫外線により分解されるため、直射日光を避け冷暗所保管をお願いします。
• フィルム表面の塗工面は、手の皮脂や水分で劣化する可能性があるため素手で触れないようにお願いします。
• 本フィルムはゲル等の接触面材料との併用を前提とした電極材料です。ドライ（皮膚に直接貼るだけ）での使用は用途・条件により適さない場合があります。
